恒功率電伴熱帶的介紹和自限溫伴熱帶的區別
2019-3-8 來源： 瀏覽：4978
恒功率電伴熱帶在通電后功率輸出是一直恒定的，不會隨外界環境、保溫材料、伴熱的材質變化而變化，而其功率的輸出或停止通常由溫度傳感器來控制。

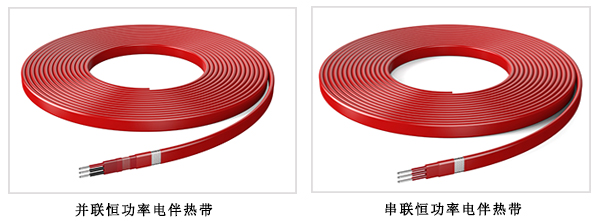

恒功率電伴熱帶可分為：并聯恒功率電伴熱帶和串聯恒功率電伴熱帶
并聯恒功率電伴熱帶介紹
結構：其電阻絲是并聯連接方式，其工作時是靠電阻絲發熱對管道進行加熱。由電源母線和母線絕緣、主絕緣、發熱絲、外護套、金屬屏蔽網、加強護套構成。
原理：兩根或三根相互平行的鍍鎳銅絞線包覆在氟化物絕熱層中，作為電源母線，并且在內絕熱層外纏繞鎳鉻合金電熱絲，每隔一個固定距離即將電熱絲進行焊接，形成一個連續的并聯電阻，當電源銅母線通電以后，各并聯電阻隨之發熱，即形成一個連續發熱的電熱帶，可任意剪切。
應用：主要應用于石油、化工、電力、冶金等管道系統、儲罐、閥門、泵體的伴熱、防凍或儀表管線的工藝溫度維持。適用于長距離、大口徑管道進行伴熱保溫?？捎糜谄胀▓龊虾头辣瑘龊息?、Ⅱ級2區。
串聯恒功率電伴熱帶介紹
結構：其電阻絲是串聯連接方式，其工作時是靠電阻絲發熱對管道進行加熱。由電源母線和發熱芯、復合絕緣、外護套、銅編織、加強層構成。
原理：串聯恒功率電伴熱帶是由絕緣銅絞線為電源母線，即為發熱芯線。具有一定內阻的芯線通過電流芯線就會產生焦耳熱量，其大小與電流平方、芯線阻值和通過時間成正比。因此串聯恒功率電伴熱帶隨著通電時間的延續,源源不斷的發出熱量，形成一條連續的、均勻發熱的電伴熱帶。串聯恒功率電伴熱帶芯線電流相同、電阻相等，所以整根電伴熱帶首尾發熱均勻，其輸出功率恒定不受環境溫度和管道溫度影響。
應用：適用于回路長度超出了并聯式恒功率電伴熱帶上限的情況下，一個單供點的回路，可達上千米。可用于普通場合和防爆場合Ⅰ、Ⅱ級2區。
適用場合： 恒功率伴熱電纜主要使用于管道、閥門、泵體、儲罐、反應塔、儀表箱等防凍和保溫，或者維持儀管線的工藝溫度，應用于加熱、高溫伴熱場合。
自限溫電伴熱帶與恒功率電伴熱帶的對比：
1、工作原理
自限溫伴熱帶：接通電源后，電流由其中一根導線通電，經過芯帶到另一根導線，形成回路，具有電阻值的芯帶發熱。
恒功率伴熱帶：絕緣導線上通電時，電流通過發熱絲，發熱絲發熱，傳遞熱量。
2、結構區別
自限溫伴熱帶：兩根導線之間填充了高分子導電材料。
恒功率伴熱帶：銅鎳發熱絲纏繞在絕緣導線，隔一段距離和絕緣導線連接。
3、使用環境
自限溫伴熱帶：可以根據周圍環境溫度調整自身的發熱溫度。
恒功率伴熱帶：溫度保持不變，發熱量和功率恒定，穩定性能比較強。
